因為喆能公司電磁加熱器按鍵顯示盒是顯示加熱器工作狀態的眼睛，出現故障的話，會(huì )在面板顯示器顯示故障代碼，只要對照故障代碼表就能非常容易的判斷故障原因。
為了以后工作方便，不管是做業務還是做生產都需要了解其含義，現將按鍵顯示盒的使用介紹如下的功能鍵以及使用方法。 具體操作如下

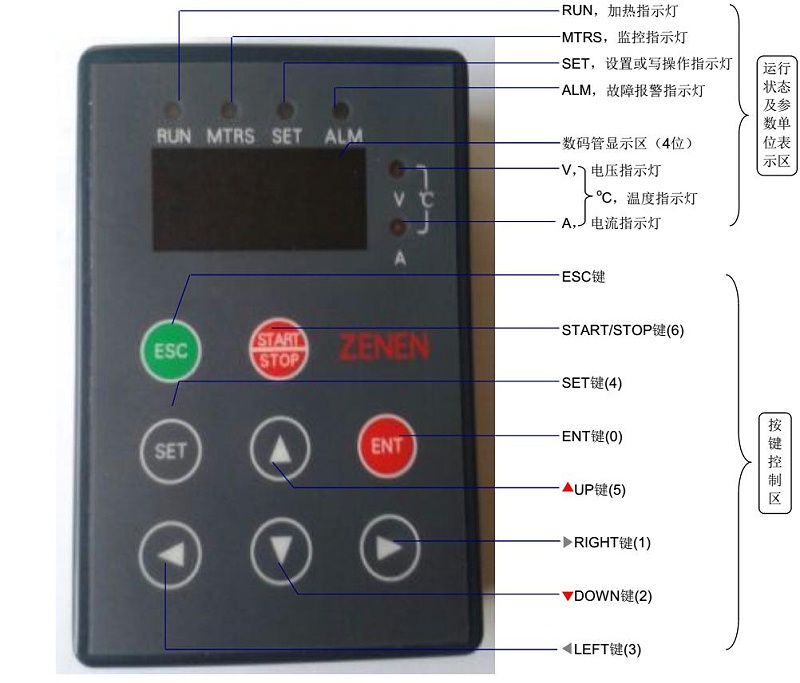

1、面板圖及定義

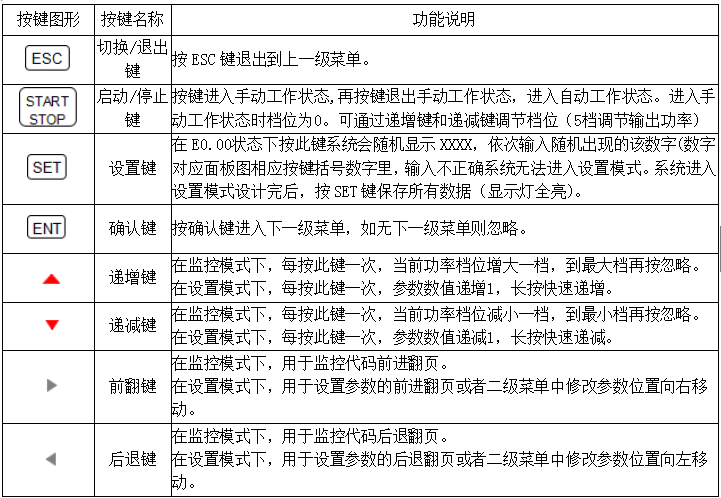

2、按鍵功能定義
3、運行指示燈定義
|
符號 |
狀態 |
電源當前狀態說明 |
|
RUN |
亮 |
加熱指示燈，加熱時指示燈長亮 |
|
滅 |
停機狀態、非加熱時指示燈滅 |
|
|
MTRS |
亮 |
指示燈長亮，顯示當前為監控狀態 |
|
滅 |
非監控狀態 |
|
|
SET |
亮 |
在非鎖定狀態下按設置鍵進入設置狀態，指示燈長亮 |
|
閃爍 |
在設置狀態下執行參數修改寫操作時，RUN，MTRS，SET，ALM 指示燈閃爍一次 |
|
|
滅 |
非設置狀態 |
|
|
ALM |
亮 |
電源故障或者異常 |
|
滅 |
電源無故障或無異常 |
4、參數指示燈定義
|
單位符號 |
表示單位 |
說明 |
|
V |
V |
電壓?jiǎn)挝唬悍?/span> |
|
A |
A |
電流單位：安培 |
|
V+A |
oC |
溫度單位：攝氏度 |
|
單位燈全滅 |
無 |
無單位或者不能顯示的單位（Hz、uH、uS等） |
5、4位數碼管顯示說明
操作面板上設有4位9段LED數碼管，可以顯示默認模式、監控模式、設置模式、功率檔位、異常代碼等。
監控模式下：用Lx.xx來表示當前檔位，用Fx.xx來表示所監控的代碼號，用Ex.xx來表示故障代碼。設置模式用Px.xx來表示該參數的代碼。
|
模式 |
一級菜單 |
二級菜單 |
|
監控模式 |
L0.0X/LH.0X及Fx.xx：監控代碼號，通過前翻及后退鍵可以進入相應的監控碼位置，按確認鍵進入該代碼下二級顯示（顯示該代碼的值） |
在LH.0X顯示狀態下，按遞增遞減鍵可以調整當前檔位，按確認鍵確認所調檔位，再按ESC鍵退出到一級，顯示調整后的當前檔位 |
|
設置模式 |
Px.xx：設置參數號，通過前翻及后退鍵可以進入相應的參數位置，按確認鍵進入該參數二級顯示 |
顯示相應參數的值，通過遞增或遞減鍵更改對應參數，按SET鍵保存修改結果，按ESC鍵放棄修改并退出 |
注：監控模式下除了可以調整加熱檔位大小，其它參數只能查看，不能修改。
設置模式下，菜單的逐級進入要使用確認鍵，逐級退出要使用ESC鍵。
每個參數值的修改，包括檔位調整均需按設置鍵后修改才能生效。
6、監控代碼定義
除第一個監控代碼“當前功率”檔位調整外，其它監控代碼供調試、維修及電源廠家專業人員使用。進入監控模式后，MTRS燈亮，數碼管顯示L0.0X，按前翻鍵依次顯示表中后續監控代碼。
|
監控代碼 |
描述 |
單位 |
|
L0.0X/LH.0X |
顯示當前工作檔位，X為0~5之間的一個數字 |
系統默認分別為目標功率的0%、30%、50%、70%、85%和100% 如是模擬量程線性調節 |
|
E0.XX |
顯示當前故障代碼，無故障則顯示E0.00 |
正常情況下顯示E0.00 |
|
F0.01 |
顯示當前故障代碼，無故障則顯示E0.00 |
正常情況下顯示E0.00 |
|
F0.02 |
按確認鍵顯示線圈溫度（低于25o C都是顯示24o C） |
oC |
|
F0.03 |
按確認鍵顯示IGBT1的溫度（顯示散熱片表面溫度） |
oC |
|
F0.04 |
按確認鍵顯示IGBT2的溫度（顯示散熱片表面溫度） |
oC |
|
F0.05 |
按確認鍵顯示火線平均電流有效值 |
A |
|
F0.06 |
按確認鍵顯示線圈電流峰值 |
A |
|
F0.07 |
按確認鍵顯示輸入線電壓有效值 |
V |
|
F0.08 |
按確認鍵顯示當前工作頻率 |
kHz |
|
F0.09 |
按確認鍵顯示當前電流與電壓相位差值（≥3.5uS） |
uS |
|
F0.10 |
按確認鍵顯示當前線圈電流峰值限值 |
A |
|
F0.11 |
按確認鍵顯示負載角（22度以下比較理想） |
度 |
|
F0.12 |
按確認鍵顯示等效負載匹配百分比 |
% |
|
F0.13 |
故障“輔助參數” |
見“輔助參數” |
|
F0.14 |
按確認鍵顯示諧振電容電壓，按ESC鍵返回顯示F0.13 |
V |
7、設置參數說明：
所有的參數在出廠前已經過精心配置，用戶無需更改設置參數，請勿私自進入設置模式修改其參數。進入設置模式后（進設置模式見前面設置鍵功能定義），SET燈亮，顯示P0.01,用前翻后退鍵可以移動到其它幾個參數號位置。
8、故障代碼定義
在監控模式下，如果電源出現故障，數碼管顯示故障代碼為E0.XX。如果要查看監控狀態下的其它參數，直接按前翻后退鍵即可。
|
故障代碼 |
描述 |
故障范圍 |
排查方法 |
|
E0.01 |
低壓 |
輸入線電壓低于323V |
將輸入電壓調整為380V±15% |
|
E0.02 |
高壓 |
輸入線電壓高于440V |
將輸入電壓調整為380V±15% |
|
E0.03 |
輸入缺相 |
1 ． 輸入3根火線缺相
2 ． 控制板或AI板不良 |
1． 檢查輸入火線
2． 更換控制板或AI 板 |
|
E0.04 |
輸入電壓無反饋 |
控制板或AI板不良 |
更換控制板或AI板 |
|
E0.05 |
線圈溫度傳感器短路 |
線圈溫度傳感器短路 |
測量溫度傳感器是否良好 |
|
E0.06 |
線圈溫度傳感器開路 |
1、線圈溫度傳感器開路
2、溫度傳感器沒插 |
1、溫度傳感器是否良好
2、連接線是否良好 |
|
E0.07 |
線圈高溫 |
1、線圈高溫
2、線圈溫度傳感器不良 |
1、線圈散熱風扇是否良好工作，接線頭是否制作良好
2、更換線圈溫度傳感器 |
|
E0.08 |
線圈溫度傳感器失效 |
1、線圈溫度傳感器不良
2、線圈溫度傳感器脫落 |
1、更換線圈溫度傳感器
2、重裝線圈溫度傳感器 |
|
E0.09 |
IGBT溫度傳感器短路 |
IGBT溫度傳感器短路 |
測量溫度傳感器是否良好 |
|
E0.10 |
IGBT溫度傳感器開路 |
1、IGBT溫度傳感器開路 |
1、測量溫度傳感器是否良好 |
|
2、溫度傳感器沒插 |
2、連接線是否良好 |
||
|
E0.11 |
IGBT溫度過高 |
1、IGBT高溫 |
1、IGBT散熱風扇是否良好工作，通風是否正常。 |
|
2、IGBT溫度傳感器不良 |
2、更換IGBT溫度傳感器 |
||
|
E0.12 |
負載開路 |
1、線圈連接不良 |
1、連接好線圈端子 |
|
2、IGBT驅動線連接不良 |
2、檢查IGBT驅動線連接是否良好 |
||
|
3、IGBT驅動板不良 |
3、測試IGBT驅動板 |
||
|
4、電感量過大 |
4、減少電感量 |
||
|
E0.13 |
負載短路 |
1、線圈短路 |
1、檢查線圈端子 |
|
2、IGBT短路 |
2、檢查IGBT |
||
|
3、電感量過小 |
3、增加電感量 |
||
|
E0.14 |
通訊連接異常 |
1、通訊連接線不良 |
1、檢查通訊連接線是否良好 |
|
2、控制板或AI板不良 |
2、更換控制板或AI板 |
||
|
E0.15 |
主控電源異常 |
控制板電源部分異常 |
檢測控制板電源輸出是否正常 |
|
E0.16 |
內存讀取錯誤 |
控制板不良 |
更換控制板 |
|
E0.17 |
通訊數據錯誤 |
1、通訊上位機沒有傳輸正確數據 |
1、根據通訊協議調整上位機通訊內容 |
|
2、控制板不良 |
2、更換控制板 |
||
|
E0.18 |
工作時間滿 |
工作時間達到滿額(如設定此功能) |
輸入密碼解鎖 |
|
E0.19 |
加密芯片錯誤 |
加密芯片失效 |
更換加密芯片 |
輔助參數表
|
輔助參數 |
參數定義 |
原因分析 |
處理方法 |
|
"0" |
正常 |
查看第 1 項故障代碼參數是否異常，根據故障表處理 |
|
|
"1 " |
線圈電流保護 |
1、
線圈感量小
2、
負載匹配率低 |
1、
增加匝數或減少距離
2、
負載高溫失磁 |
|
"2 " |
電容電壓超限 |
1、
感量過大
2、
所選機型不合適 |
1、
減小感量
2、
選擇耐壓值大的機型 |
|
"3 " |
電流相位過小 |
負載匹配率過大
線圈打火 |
增加線圈與負載的距離
檢查并處理打火的部位 |
|
"4 " |
啟動時電流檢測丟失 |
電流檢測電路故障，伴隨有故障報警 12 |
檢查電流檢測電路虛焊、漏焊、錯焊或元器件失效 |
|
“5 ” |
工作時電流檢測丟失 |
電流檢測電路故障 |
檢查電流檢測電路虛焊、漏焊、錯焊或元器件失效 |
|
"6 " |
短路保護 |
1、
線圈打火
2、
IGBT 短路 |
1、檢查線圈是否打火
2、檢查 IGBT 是否短路 |
|
“7 ” |
線圈電流為
0
|
主控板電流檢測的電阻虛焊或者啟動頻率設置過高 |
將主控板發回我司更換或者調整啟動頻率 |
注意：重復起動，電流上去了又掉下來再次上去，采取下面步驟排除:
1、線圈打火，（打火不嚴重時把檔位調小不會(huì )出現重復起動）找出打火處做好絕緣處理。
2、風扇短路，排除壞的風扇。
3、起動頻率不對， 重燒頻率。
以上為喆能電子電磁加熱器按鍵顯示盒操作面板的使用及參數定義。希望能夠幫助到大家更好的應用喆能電子智能產品。
